天正建筑2014破解版下载_天正建筑2014免费下载 绿色破解版(含注册码)介绍

天正建筑2014破解版是一款专门为从事建筑设计行业的人员提供的3D设计制作类工具,我们可以通过天正建筑2014免费版提供的多种实用工具来快速绘制出建筑的图纸,让你可以轻松搞定设计工作,大大减轻了设计人员的工作量。
天正建筑2014破解版下载

【基本介绍】

天正建筑2014破解版是由北京天正公司开发的一款以全新的建筑对象概念服务于建筑施工图设计的软件,该版本支持32位AutoCAD2004-2014平台以及64位AutoCAD2010-2014平台。天正建筑cad2014的功能也比较强大,比如高效的折叠式菜单系统,不仅减少鼠标的点击次数,而且节省了查找命令的时间,并且支持一套工程平面图纸保存在一个DWG中,还可以与其他独立图纸DWG文件进行组合,从而生成立剖面与三维建筑模型,可以说是建筑行业人员必不可少的得力助手。

【软件特色】

1、支持位的AutoCAD2017平台;
2、完善场地布置模块,新增红线退让、车位编号、树名标注、树木统计、生坐标表等功能,改进道路标高、车位布置等原有功能;
3、新增建筑防火模块,提供分区创建、局部喷淋、楼板洞口、面积修正等系列与建筑防火分区相关的功能;
4、新增填充面积统计、绘制圆洞等功能;改进天正填充、面积计算、递增文字等辅助绘图工具;

【天正建筑2014破解版安装步骤】

1、从起点软件园下载天正建筑2014压缩包,将压缩包解压后,使用鼠标左键双击打开安装文件。

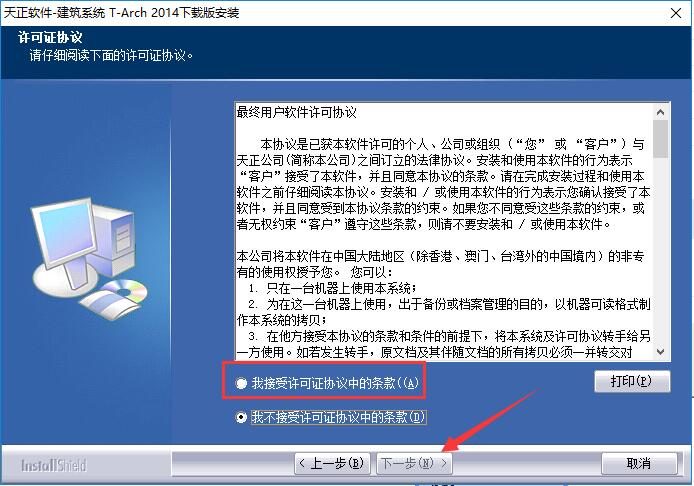

2、进入安装程序,阅读软件相关许可协议,如无异议的话,则勾选左下方的“我接受许可证协议中的条款”,然后点击“下一步”。

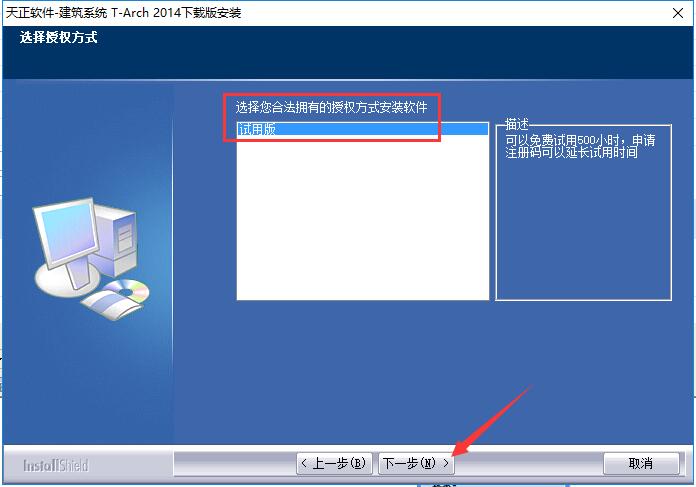

3、选择需要安装的软件版本,保持默认选择“试用版”即可,然后点击“下一步”。

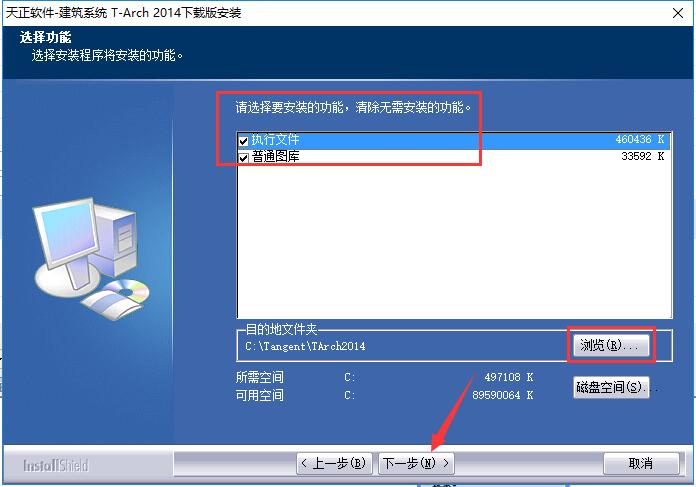

4、选择需要安装的功能模块,“执行文件”为程序运行必备的文件,务必勾选,“普通图库”为用户常用的图形库,可以按需要勾选。之后点击“浏览”来选择天正建筑2014的安装目录,此处不建议安装在C盘,如果C盘文件过多的话,会影响计算机的运行速度。选定后点击“下一步”。

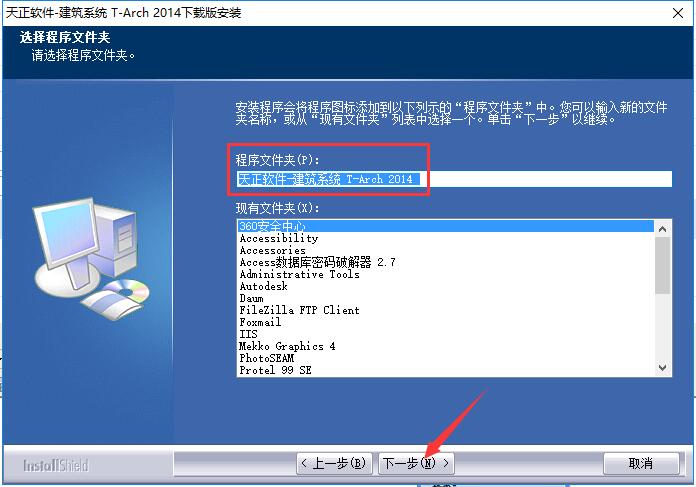

5、选择天正建筑2014的开始菜单文件夹,一般情况下保持默认选择即可,之后点击“下一步”。

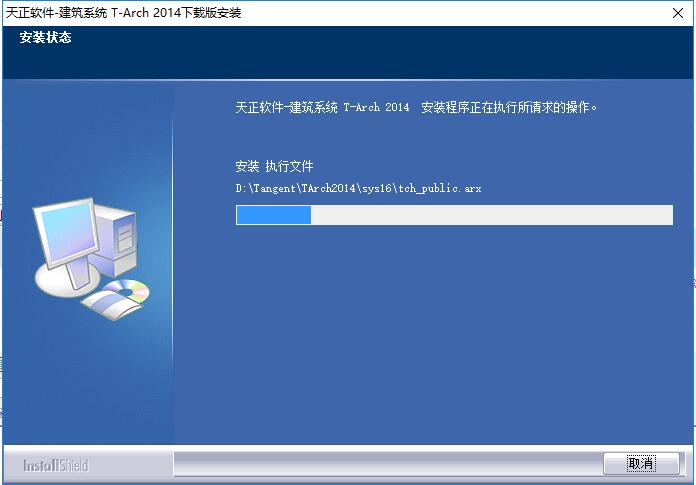

6、天正建筑2014的安装过程大约需要5分钟,请耐心等待。

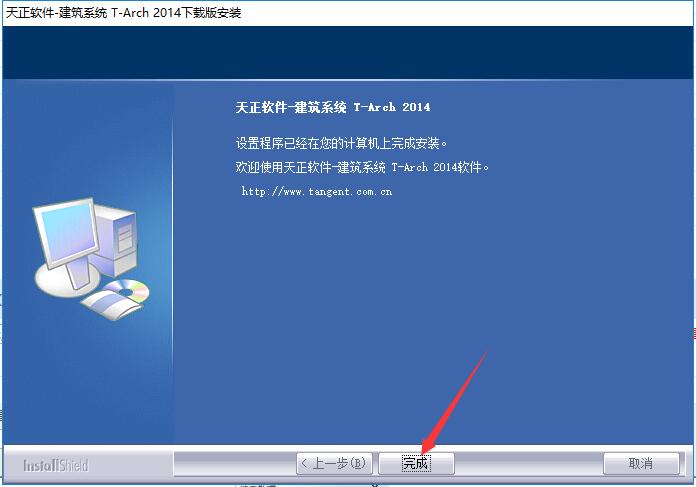

7、安装结束后,会自动跳转至安装完成界面,直接点击下方的“完成”按钮即可。

【天正建筑2014破解版使用方法】

天正建筑2014破解版如何转成t3格式?
首先我们肯定是要先需要有天正的CAD图纸

可以先打开天正建筑2014,在软件里面直接打开刚刚的图纸,也可以用鼠标右键在图纸位置选择打开方式,依据个人习惯吧。

打开图纸之后,我们可以看见最下面的命令栏。

在命令栏输入“txdc”,如下。

这时候,就出现如同原来天正之前版本的“文件布局”中的“批量转旧”功能,另存为t3格式。

另存完之后,命令栏显示如下。

这时候,我们在保存的位置,就有t3格式的图纸了,就可以方便导入图形算量中了。

天正建筑2014破解版启动时出现error的解决方法:
第一步:进入天正安装目录
首先找到天正的安装目录。以天正建筑2014为例:

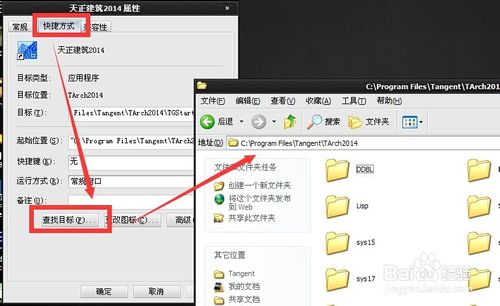

在天正的桌面图标上点鼠标右键,选择“属性”,在弹出的对话框中选择“快捷方式”选项卡,点左下角的“查找目标”按钮即可找到安装目录。

第二步:修复步骤1

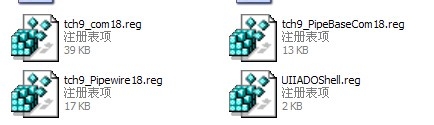

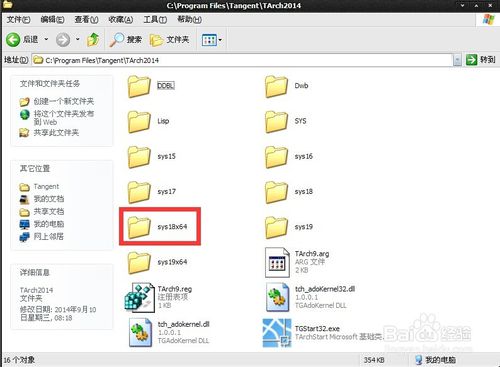

找到sys18x64文件夹,将其中的tch9_com18.reg、tch9_PipeBaseCom18.reg、tch9_Pipewire18.reg、UIIADOShell.reg这四个文件逐一双击,在每个弹出的对话框中点“是”,导入注册表。


第三步:修复步骤2

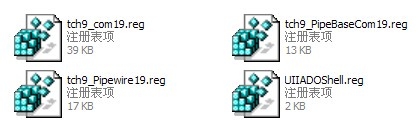

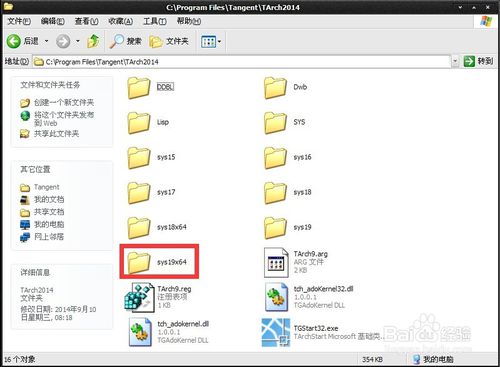

找到sys19x64文件夹,将其中的tch9_com19.reg、tch9_PipeBaseCom19.reg、tch9_Pipewire19.reg、UIIADOShell.reg这四个文件逐一双击,在每个弹出的对话框中点“是”,导入注册表。


第四步:验证是否成功
重启电脑,再重新打开天正,就没有烦人的error信息啦。

在天正建筑2014破解版中如何画一面墙?

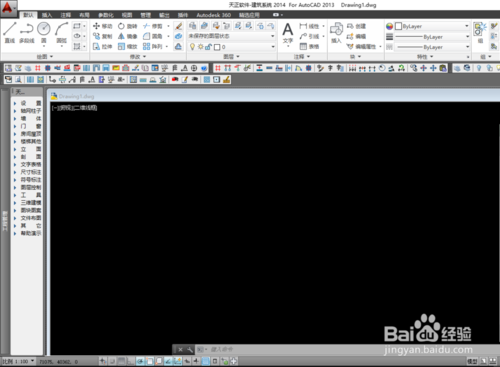

打开天正建筑软件,如下图所示

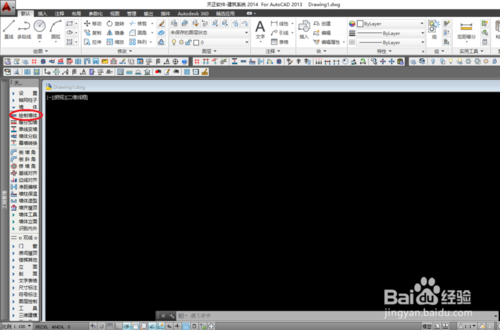

点击“墙体”,如下图所示

点击“绘制墙体”,如下图所示

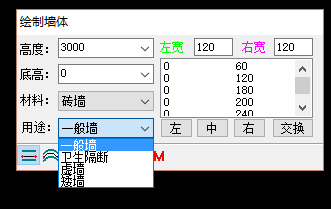

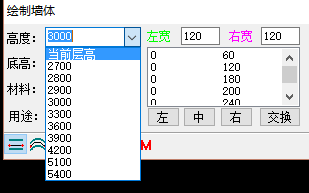

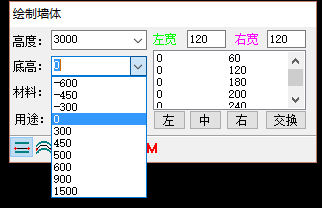

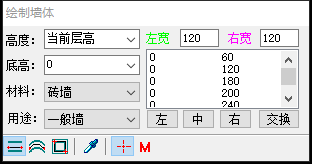

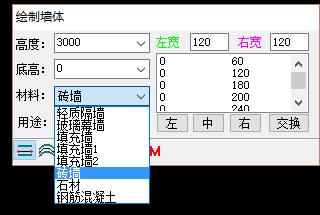

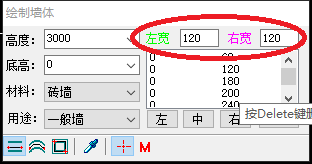

打开墙体“绘制墙体”编辑界面,依次选择自己需要的墙体“高度”、“底高”、“材料”、“用途”、“墙宽”,如下图所示

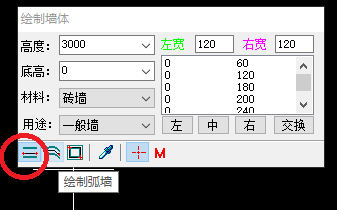

点击“绘制直墙”,如下图所示

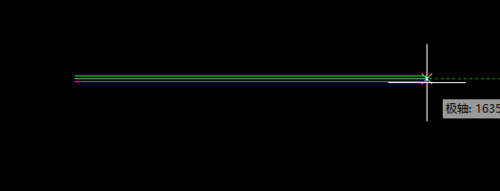

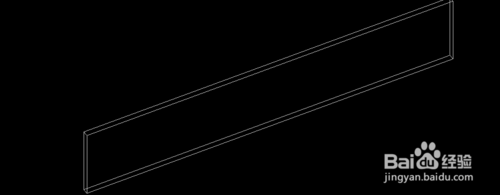

在绘图区绘制一面墙,如下图所示

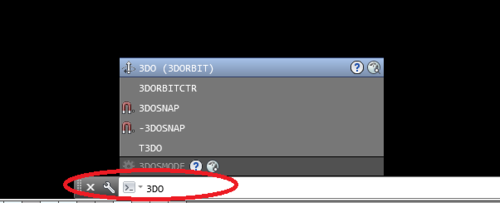

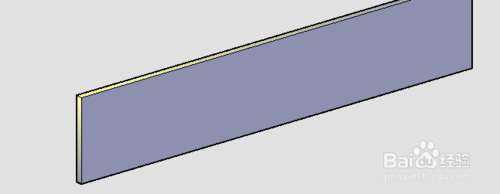

在命令行输入“3DO”,点击回车键,进入“受约束的动态观察模式”,然后可以直观的看到自己绘制的墙体,如下图所示


最后,可以改变一下“视觉样式”,看一下自己绘制的墙体;在绘图区点击鼠标右键,选择“视觉样式”,点击“真实”,如下图所示

【天正建筑2014破解版操作技巧】

一.一些常用的快捷设置:
1.屏幕菜单的打开和关闭:ctrl++
2.文档标签的隐藏和显示:ctrl+-
3.工程管理器的调用:ctrl+~
4.对象特性表的调用:ctrl+1

二.运行命令
1.大部分设计师习惯上是直接点取天正的屏幕菜单来运行相关命令。
2.工具条。天正默认提供有四个工具条,设计师可以根据个人实际情况用设置自定义命令把自己最常用的命令放置到工具条上。
3.右键菜单。选中某一对象点右键会弹出相应的右键菜单,部分命令因为考虑到菜单长度问题没有放到屏幕菜单上,而只放到了右键菜单中,如“重排轴号”。
4.快捷输入。对于习惯用键盘的设计师,通过快捷输入可以提高绘图效率。天正命令默认的快捷输入均取的是相关命令拼音首字母,如“绘制轴网”命令默认的快捷输入就是“HZZW”,设计师可以通过设置自定义命令来定义快捷输入,或是修改TArch8sys文件夹下的acad.pgp文件。
5.快捷键。天正目前的快捷键只支持一个按键,即一位字母或一位数字,通过设置自定义命令可以修改或添加快捷键。

三.修改对象
除了运行CAD和天正的相关命令以外,我们还提供有其它三种修改对象的方法,设计师可以灵活使用。
1.夹点。选中天正对象后会出现一些蓝色的点,鼠标放在不同位置的蓝色点上面会有相关的操作提示,通过鼠标拖拽可以实现相关操作。在选择夹点的同时按着shift键可以实现多选。部分夹点提供有两种操作,通过ctrl键可以操作进行切换。
2.对象特性表。天正的所有对象都支持对象特性表,可以直接在表中修改其对象的相关属性,另外结合天正的“对象选择”命令可以实现批量性修改,如将某几个房间名称统一改成办公室等,大大提高工作效率。
3.双击修改。天正大部分对象,如墙、门窗等,双击可以直接调出编辑对象框(有个别对象双击是调出对象特性表),在对话框中修改选中对象属性。文字比较特殊,在R16以上平台,双击文字(不管是单独的文字对象还是尺寸或符号标注里的文字)是进行在位编辑操作。

四.动态输入
CAD从2006以上平台开始提供了动态输入,如下图,天正将其用到了整个2004以上平台,即从2004~2009平台,在绘制天正对象,如墙体时,均可以在屏幕上直接输入数值,(2004和2005平台需要先按一下TAB键切换)。是否启用“动态输入”通过状态栏上的“DYN”键控制。

五.一些数据的创建及存储
在建筑设计中有些数据可能在一个工程中用到后,在另外的工程中也会用到,如果能将其存储下来,有利于以后绘图过程中直接调用。
1.自定义和天正选项里面的默认数据存储在Tarch8sys文件夹下的TOptionsDef.xml文件中。
2.图层标准。天正默认提供有两个图层标准,对应Tarch8sys文件夹下的GBT{{18112:0}}-2000.lay和TArch.lay文件,而程序当前图层标准则存储在LAYERDEF.DAT文件中。
3.墙厚数据。一旦用绘制墙体命令使用过的墙厚数据程序会自动保存,下次可直接在墙厚列表中选用。
4.房间名称。下图中右侧列表中的常用房间名称可以编辑修改Tarch8sys文件夹下的spacenam.txt文件。
5.专业词库。可以用“专业词库”命令修改词库内容,也可以直接编辑Tarch8sys文件夹下的dict.xml文件。
6.图库。通过“通用图库”命令里面的“新图入库”和“批量入库”按钮可以扩充系统图库。系统图库在TArch8Dwb文件夹下,扩展图库在TArch8DDBL文件夹下。
7.构件库。在工业建筑中经常会用到一些异形柱,天正通过构件库将曾经制作使用过的异形柱存放起来,方便下次调用。门窗表以及图纸目录等的表头样式也可以通过构件库自定义。
8.填充图案库。通过“图案管理”命令里面的“新建直排图案”和“新建斜排图案”按钮可以扩充填充图案库,对应的文件是Tarch8sys文件夹下的acad.pat。
9.地区数据库。直接通过“地理位置”命令可扩充,也可修改Tarch8sys文件夹下的ZONE.DBF文件。

六.一些命令的灵活使用
天正是通过创建各种对象来绘制图形的,但是某个命令也不局限于只绘制该命令所对应的对象,如通过“阳台”命令也可以绘制雨棚,通过“加踢脚线”命令也可以绘制墙裙等等。

七.个别对象的一些操作提示
1.轴线:轴线要修改其是实线还是点划线可以直接通过“轴改线型”命令来实现。
2.异形柱的制作除了使用“标准柱”命令中创建异形柱的按钮外,还可以用“布尔运算”来实现。
3.如要柱边对齐墙边可用“柱齐墙边”命令,如要墙边对齐柱边可用“边线对齐”命令。
4.墙相交处出现不正常短线,如果用“修墙角”命令无法处理的可以试试“基线对齐”。
5.玻璃幕墙通过对象特性表可以修改其平面显示是示意还是详图。
6.平面图中部分墙和柱子不想其加粗填充的可以设为矮墙和矮柱。
7.墙和柱子的加粗填充设置在选项天正加粗填充对话面板中可调整。轻质隔墙和填充墙支持普通填充和线图案填充两种形式。
8.“墙保温层”命令可以一次性对外墙外侧或外墙内侧加保温层,但需先作“识别内外”。
9.“墙体造型”命令可以绘制异形墙体平面,“异形立面”命令可以绘制异形墙体立面。
10.门窗在绘制过程中可以通过按shift键来修改其开启方向。
11.天正的某些构件相互间能够实现自动遮挡处理,如楼梯、阳台、散水与柱子的相互遮挡,台阶与散水的相互遮挡,阳台与墙体的相互遮挡,柱子与屋顶的相互遮挡等。
12.直线梯段、圆弧梯段、任意梯段、双跑楼梯和多跑楼梯也可做为坡道使用。
13.天正图块和单行文字能够实现背景屏蔽。
14.竖排文字可以通过“多行文字”命令将其页宽设为1来实现。
15.要修改图块内部对象的图层,可以使用“图块改层”命令。
16.尺寸标注、路径曲面、踢脚线、线图案、散水等曲线对象直接支持CAD的打断、延伸、裁剪等通用曲线编辑方式。
17.图纸里面如果有重合的线对象可以用“消除重线”命令,如果有重合的天正墙、柱、门窗等对象,可以用“消重图元”命令。
18.R16以上平台,修改对象比例可以直接选中后点击状态栏左边的比例值修改。
